Туннельные сушила кирпича

Выполненные работы

Разработана и введена в эксплуатацию система автоматизированного управления туннельными сушилами кирпичного завода.

Структура

На уровне оборудования используется сеть из четырех контроллеров ICP DAS в качестве УСО и контроллер Schneider Electric M340 с пргограммой контроля и управления. Для управления вентиляторами cушила использованы привода Schneider Electric ATV21, связь с которыми осуществляется посредством ModbusRTU(RS485).

В качестве верхнего уровня используется персональный компьютер с установленной SCADA (система диспетчерского контроля и сбора данных).

Возможности:

• автоматическое поддержание параметров технологического процесса;
• мониторинг состояния горелок и положения шиберов;
• настройка технологических уставок, параметров датчиков;

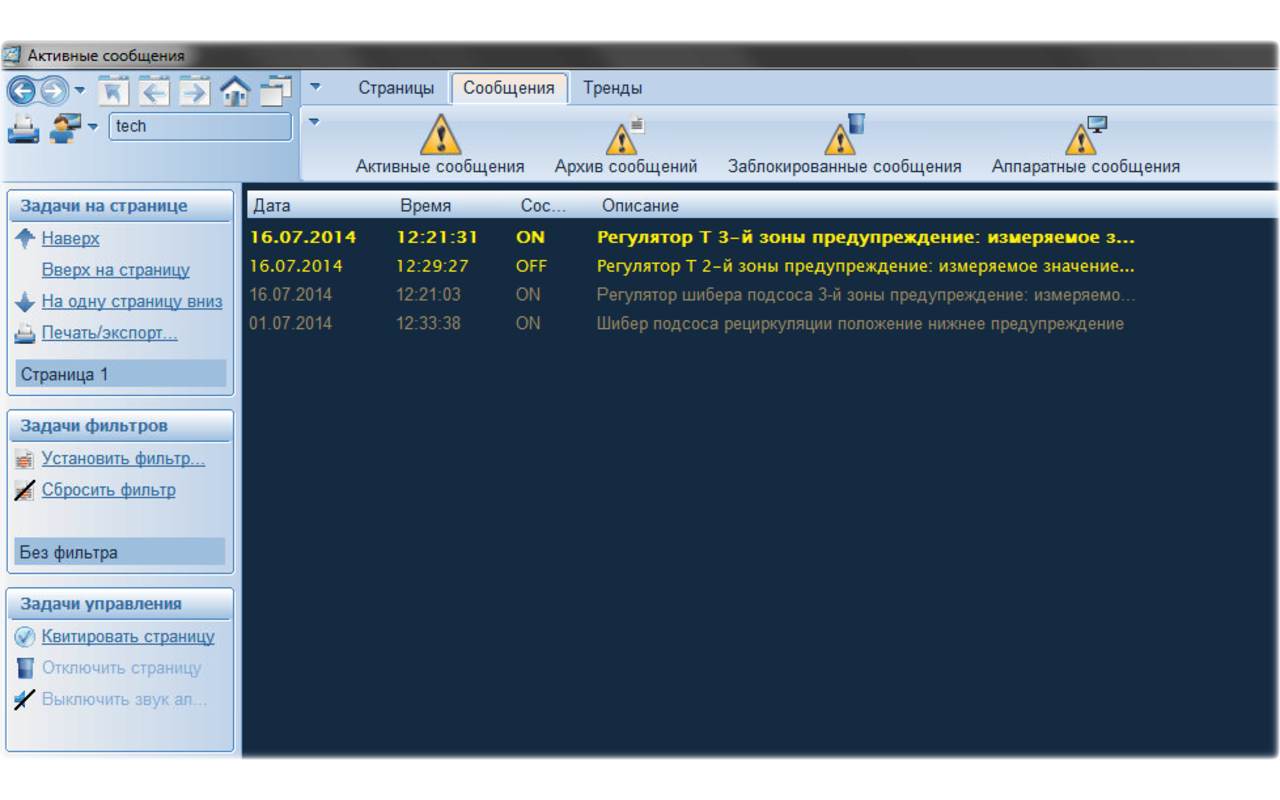

• ведение журнала аварий и предупреждений;
• замена показаний датчиков заданными значениями (обеспечивает «горячую» замену датчика без остановки процесса);

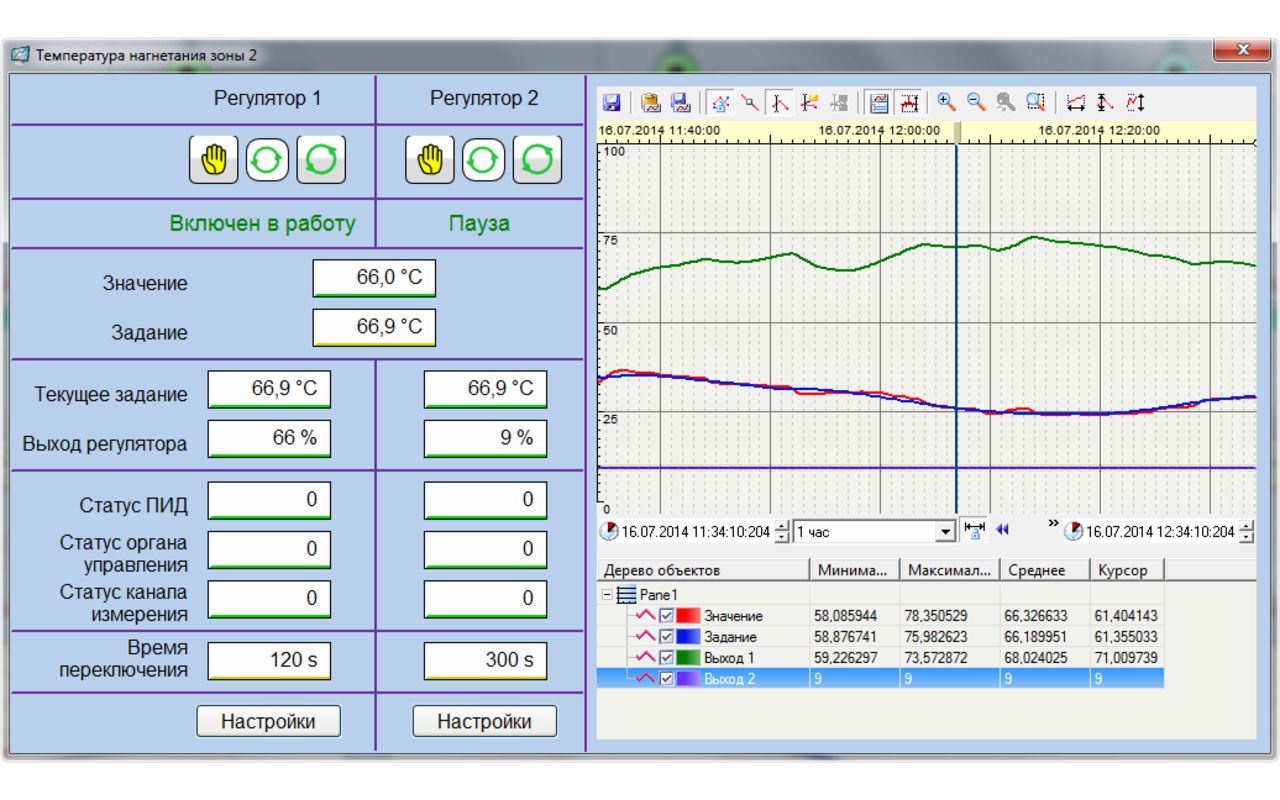

• гибкий контроль температур воздушных потоков с использованием групп переключаемых PID регуляторов;

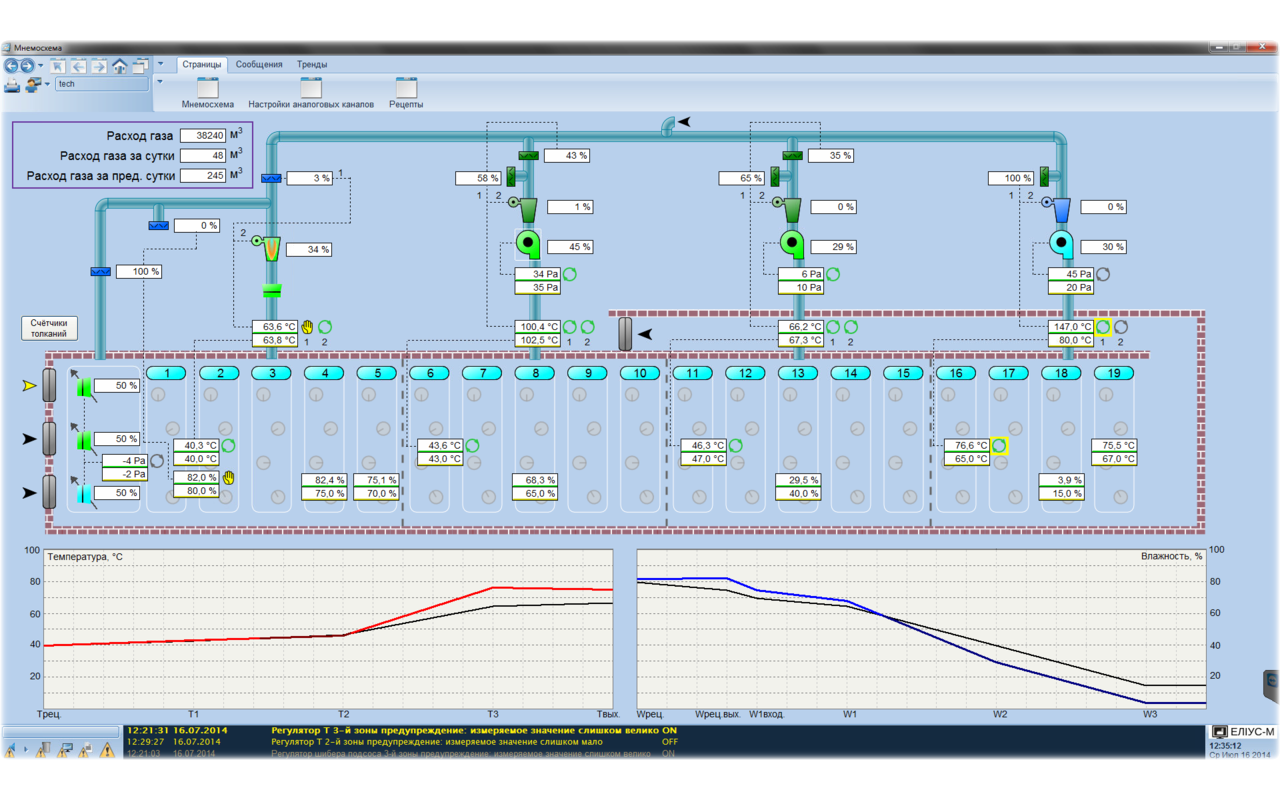

• мониторинг температуры и влажности по всей длине сушила, с отображением кривых по длине камеры.
